电磁阀简介及选型¶

图片示例

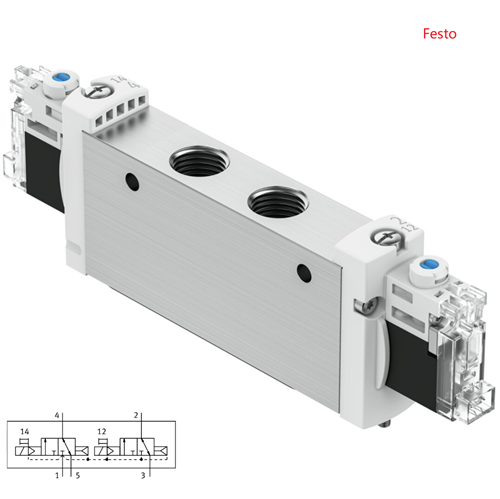

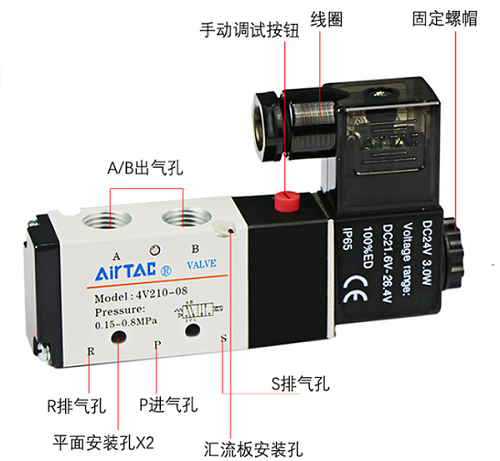

链接：link

电磁阀的形式¶

直动式和先导式¶

	直动式电磁阀	先导式电磁阀
简介	一般是用于小口径，低压力的环境，这种结构的阀门打开时，不需要要求介质的最低压力，零压启动，所以相比先导式电磁阀的的启动速度，会来得更快一些，特别适用于要求快速切断的场所中。	一般是用于有压差、压力高、口径大等场合，这种结构的电磁阀打开时，电磁阀需有一定的启动压力，如在没有压力情况下，只能打开先导孔、无法打开主阀口。此外先导式电磁阀相比于直动电磁阀的流通能力要来得大，一般CV至可以达到3以上。对于压缩空气的纯净度要求较高，直动的就没有那么严格了。
工作原理	通电时，电磁线圈产生电磁力把关闭件从阀座上直接提起，电磁阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，电磁阀门关闭。	通电时，电磁力会把先导孔打开，这样使电磁阀中的上腔室压力迅速降下，在关电磁阀闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，电磁阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点	功耗比先导式电磁阀大，一般在15-30W，高频通电容易烧毁线圈，但是控制简单，使用范围广。在真空、负压、零压时能正常工作，但通径一般不超过50mm。	电磁头小，功耗小，0.1-0.2w，可频繁通电，长时间通电，而不会烧毁，而且节能。流体压力范围上限较高(可根据需求定制)，但必须满足流体压差条件，不过液体的杂质容易堵塞先导阀孔，不适用于液体使用。

注：流体有杂质容易导密封面磨损，密封不严、不适用于有杂质及颗粒物流体。

区别和应用¶

序号	区别	直动式电磁阀	先导式电磁阀
1	承受压力	较小	较大	先导式电磁阀的承受液压力，比直通式电磁阀承受压力大。
2	响应时间	较快	较慢	直动式电磁阀的启动速度相比先导式来得快，多用于快速切断的场所。因为先导式电磁阀是通电后小阀先开启，主阀后开；直动式电磁阀则是主阀直接打开。
3	流通能力	较小	较大	先导式电磁阀的流通能力相比于直动式要大一些，一般CV值可达3以上，而直动电磁阀的一般CV值都是小于1。
4	功率和损耗	较大	较小	直动式电磁阀功率和损耗要比先导式更大。
5	介质洁净度要求	较低	较高	先导式电磁阀对流通介质的纯净度要求比较高，直动式则没有那么严格了。

电磁阀的机能¶

电磁阀的位与通¶

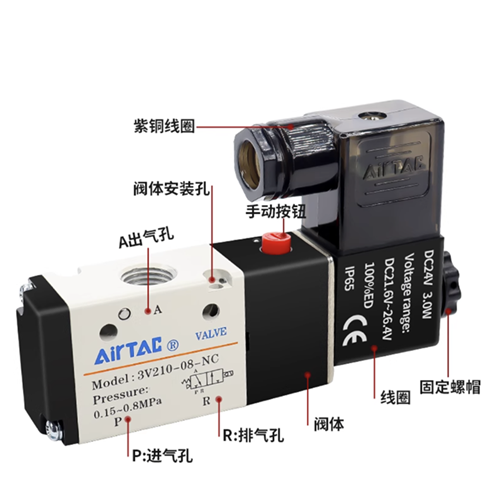

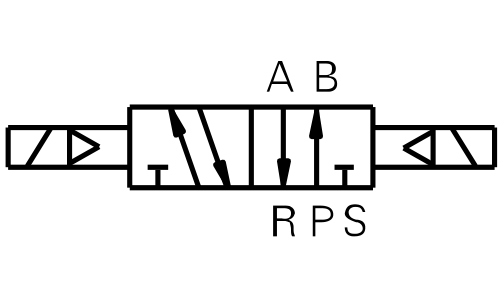

看电磁阀的符号，有几个大框，就是几位；框内伸出几个头，就是几通。下有三个示例。

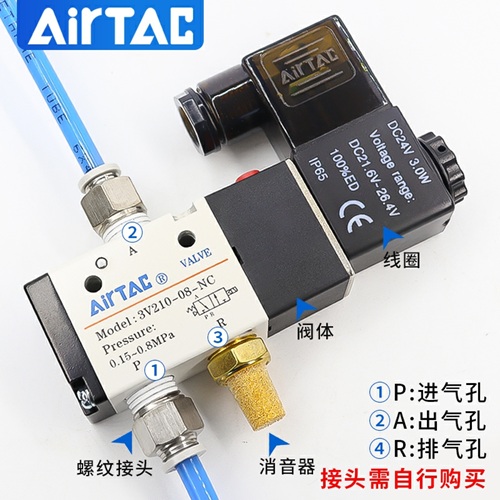

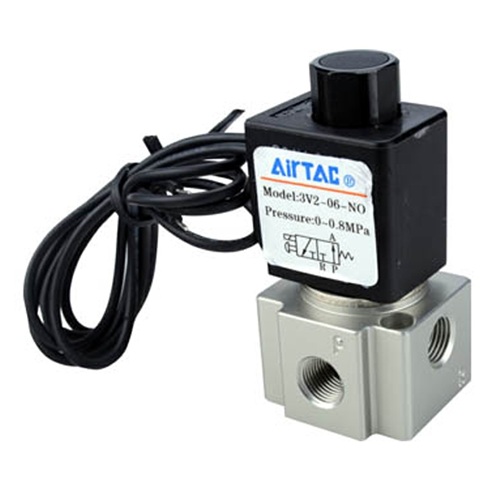

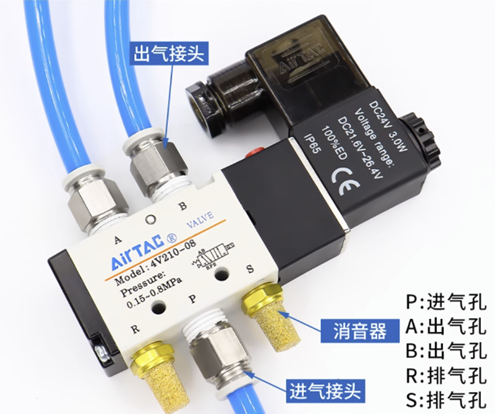

两位三通电磁阀	两位五通电磁阀	三位五通电磁阀

备注

气缸与电磁阀选配关系：

单作用气缸：（一般）选用3通电磁阀。

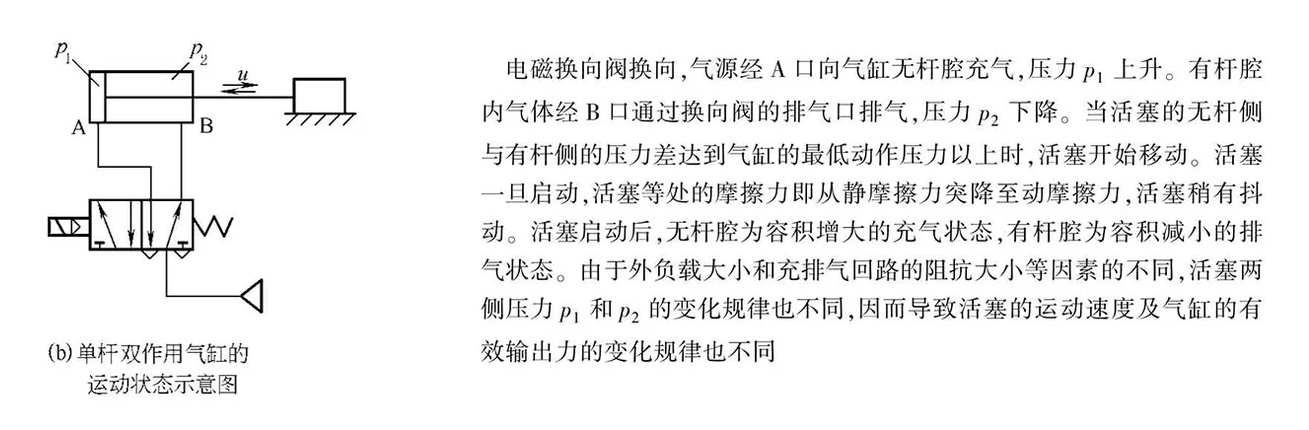

双作用气缸：（一般）选用5通电磁阀。

电磁阀的机能¶

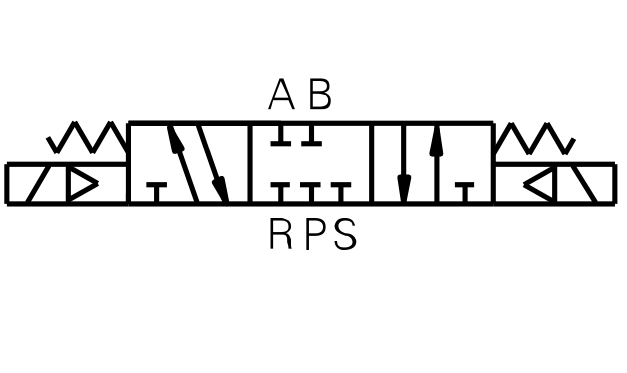

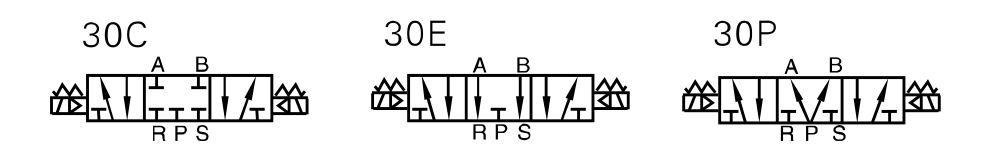

电磁阀的三种机能：中封式(30C)，中泄式(30E)，**中间加压式(30P)**电磁阀

如下图所示分别为三位五通中封电磁阀，三位五通中泄电磁阀，三位五通中压电磁阀。

中封式：当断电时，两边线圈失电，气管接通中间位置，管路封闭，气缸保持原来位置，不发生危险。
中泄式：当断电时，两边线圈失电，气管接通中间位置，管路接通大气，气缸内的气体排完，气缸向受力方向动作。
中压式：当断电时，两边线圈失电，气管接通中间位置，气缸前后腔气体接通，用手可使气缸动作。

安装方式¶

管接式：

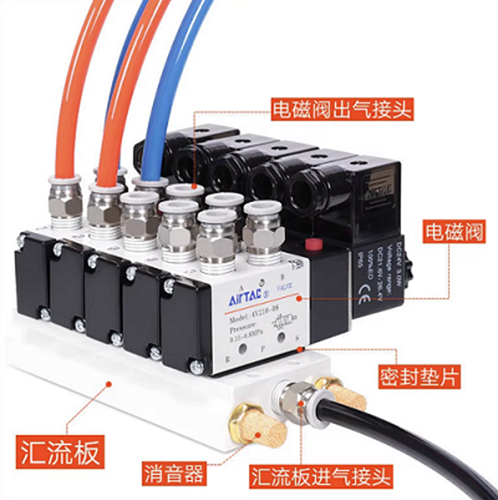

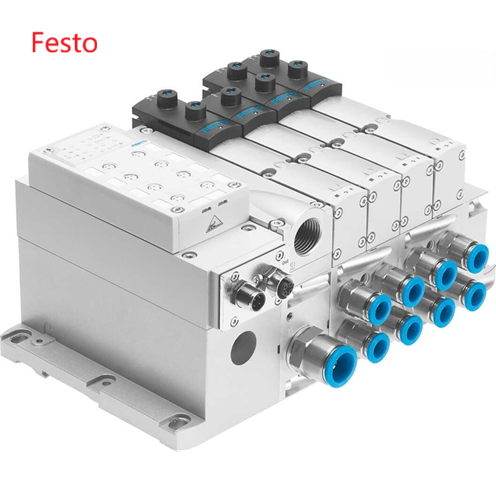

集接式：

电气参数¶

电压：

功率：

出线形式：

Cv值计算选型¶

注：根据使用的流量要求选择阀的型号、规格大小

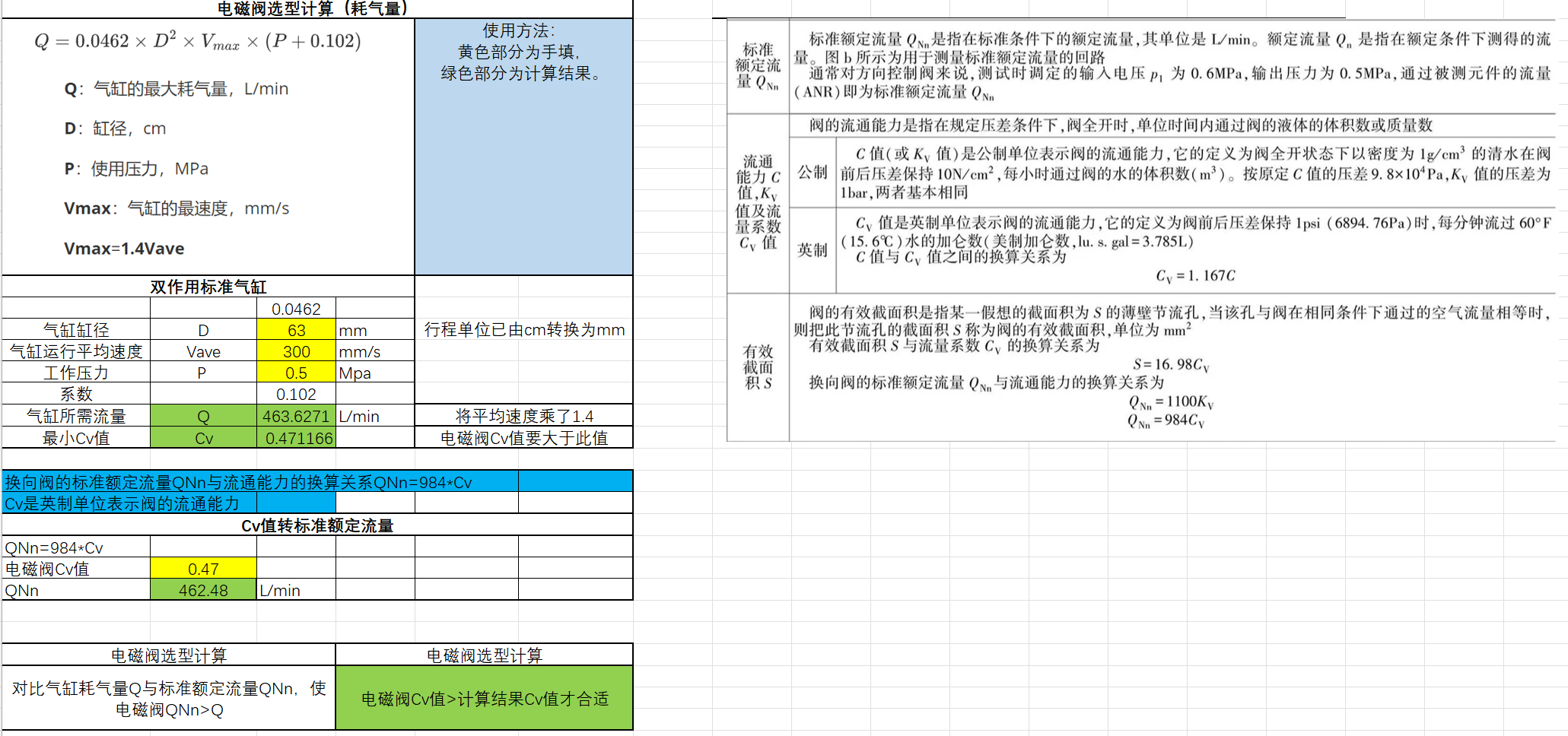

注：计算气缸所需的流量，Cv值

计算示例：¶

气缸缸径：63mm，平均速度：300mm/s，工作压力0.5MPa。

计算电磁阀对应气缸的最大耗气量，然后根据耗气量计算Cv值，所选的电磁阀的实际Cv值要比计算出的Cv值大。

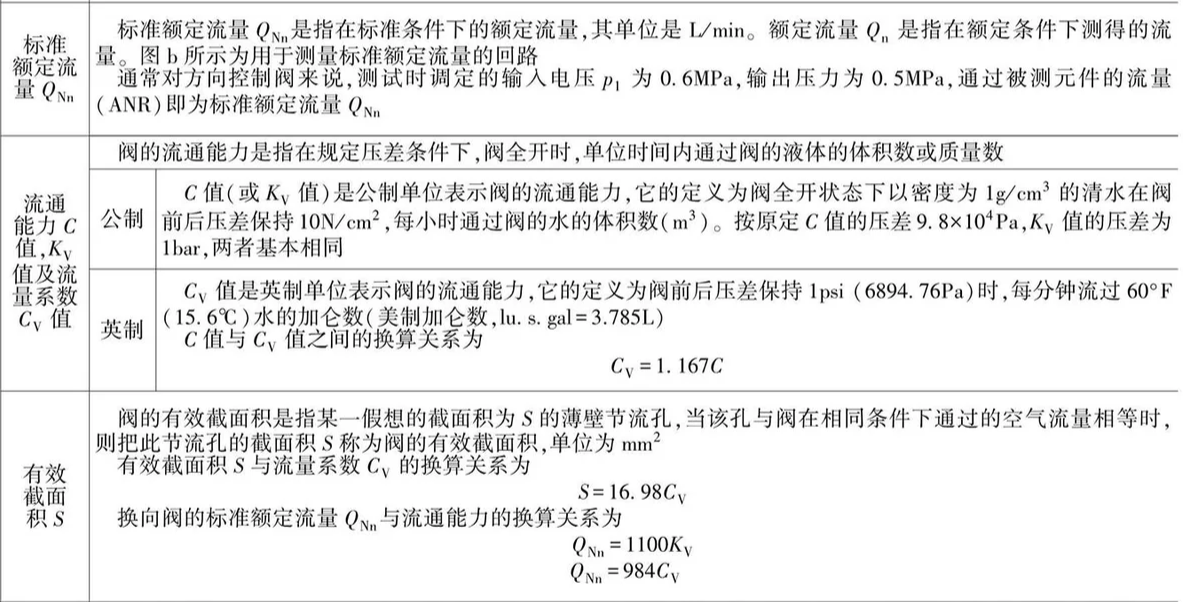

注：Cv值为流量系数，表示英制单位阀的流通能力
